Теплообменники ТВ предназначены для подключения различных источников или потребителей тепловой энергии к аккумулирующим бакам, в которых применяется другой теплоноситель, или другие параметры давления у теплоносителя. Змеевик у теплообменников блочного типа ТВ сделан из пищевой хром-никелевой стали АК1-304. Предназначены для модернизации или монтажа любой модели теплоаккумулятора.
Перепад статического давления на теплообменнике до 1 МПа.
Теплообменник блочного типа устанавливается в бак аккумулятор с помощью фланца диаметром 300 мм.
ТВ L/d
ТВ — модель
L — длина
d — ДУ гофротрубы
Цена теплообменников блочного типа ТВ
|
Модель
|
Длина, мм
|
Площадь теплообменника, м2
|
Цена, в грн.
|
|
ТВ 600/25
|
600
|
1,25
|
7210
|
|
|
ТВ 600/32
|
600
|
1,84
|
8437
|

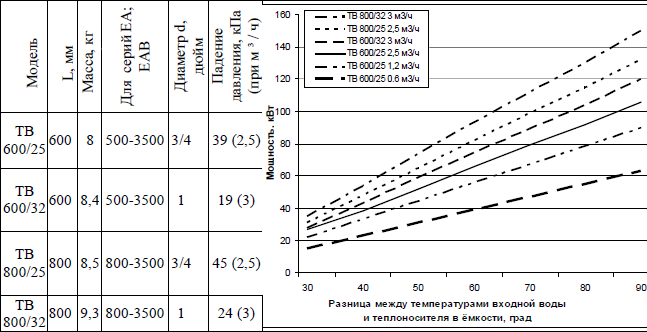

Технические характеристики теплообменников ТВ

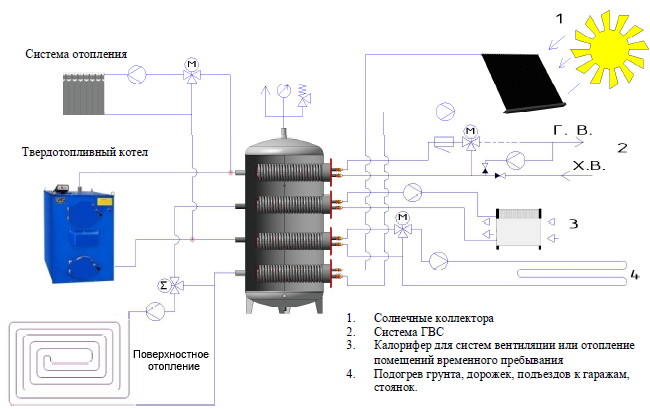

Применение теплообменников блочного типа
Теплообменник блочного типа TU
Бойлер косвенного нагрева ВВТ и термобаки ЕА по желанию заказчиков могут укомплектовываться теплообменниками блочного типа ТU, которые предназначены для подключения нескольких источников снабжения и потребления тепловой энергии к бакам, в которых применяется теплоноситель другого типа или разные параметры давления теплоносителя. У теплообменников блочного типа ТU змеевик сделан из пищевой хром-никелевой стали типа AISI-304. Крышка и горловина фланца изготовлены из углеродистой стали Ст.3 с внутренним полимер-керамическим покрытием. Материалом для герметизации служит ЕРDM или пищевая резина.
Разрешенное максимальное рабочее давление — до 1 МПа. Максимальная рабочая температура до 100С.
Цена теплообменников блочного типа
Теплообменник блочного типа TU1
|
|
Модель
|
Длинна, мм
|
Площадь теплообменника,
|
Цена, в грн
|
|
ТU1-0,7
|
395
|
0,72
|
6535 | |
|
ТU1-0,9
|
510
|
0,86
|
7762 | |
|
ТU1-1,1
|
620
|
1,1
|
8989 | |
|
ТU1-1,3
|
730
|
1,3
|
10124 | |
|
ТU1-1,5
|
845
|
1,5
|
11382 | |
|
ТU1-1,8
|
1010
|
1,83
|
13162 | |
|
ТU1-2,2
|
1175
|
2,16
|
14941 | |
|
ТU1-2,3
|
1285
|
2,3
|
16107 | |
|
ТU1-2,5
|
1400
|
2,48
|
17365 |
Теплообменник блочного типа TU2
|
|
Модель
|
Длинна, мм
|
Площадь теплообменника,
|
Цена, в грн
|
|
ТU2-1,8
|
620
|
1,75
|
11520
|
|
|
ТU2-2,1
|
720
|
2,05
|
12704
|
|
|
ТU2-2,5
|
850
|
2,54
|
14208
|
|
|
ТU2-2,9
|
990
|
2,87
|
15744
|
|
|
ТU2-3,4
|
1150
|
3,36
|
17664
|
|
|
ТU2-4,0
|
1350
|
4,01
|
19968
|
|
|
ТU2-4,7
|
1580
|
4,67
|
22656
|
Теплообменник блочного типа TU4
|
|
Модель
|
Длинна, мм
|
Площадь теплообменника,
|
Цена, в грн
|
|
ТU4-3,6
|
600
|
3,64
|
21600
|
|
|
ТU4-4,3
|
700
|
4,28
|
24192
|
|
|
ТU4-5,4
|
850
|
5,35
|
28448
|
|
|
ТU4-6,1
|
950
|
6,06
|
31168
|
|
|
ТU4-7,1
|
1090
|
7,13
|
35040
|
|
|
ТU4-8,6
|
1300
|
8,56
|
40768
|
|
|
ТU4-10,0
|
1500
|
9,98
|
46144
|
|
|
ТU4-10,5
|
1560
|
10,5
|
48608
|

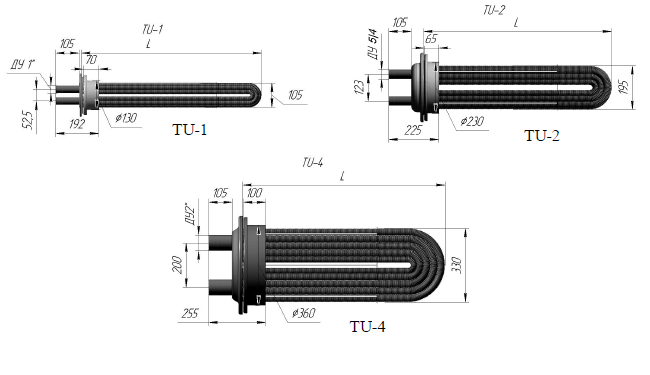

Технические характеристики теплообменников TU
|
Серия
|
TU-1
|
TU-2
|
TU-4
|
|
Минимальная длинна L, м
|
0,51
|
0,51
|
0,51
|
|
Площадь теплообмена при минимальной длине L, м2
|
0,58
|
1,3
|
2,99
|
|
Вместимость при минимальной длине L, дм2
|
2,36
|
6,4
|
15
|
|
Масса при минимальной длине L, кг
|
6,6
|
15
|
23,5
|
|
Максимальный расход, л/мин
|
60
|
200
|
480
|
|
Максимальная скорость теплоносителя в теплообменнике, м/с
|
0,38
|
0.46
|
0,46
|
|
Максимальная скорость теплоносителя в подводной
магистрали, м/с |
2
|
3,5
|
3,5
|
|
Площадь теплообмена дополнительного 0,1 м/п, м2
|
0,116
|
0,268
|
0,645
|
|
Масса дополнительного 0,1 м/п теплообменника, кг
|
0,17
|
0,32
|
0,75
|
|
Вместимость дополнительных 0,1 м/п, дм2
|
0,26
|
0,53
|
1,6
|
|
Максимальное падение давления на 0,1 м/п длинны L, кПа
|
0,3
|
0,3
|
0,3
|
Блочные теплообменники предназначаются для установки в тепловых аккумуляторах и бойлерах в качестве основного средства для подключения к разным источникам или потребителям теплоэнергии. Учитывая задачи использования данного вида оборудования, цена каждой конкретной модели устройства будет различна. Стоимость теплообменника блочного типа зависит от факторов, связанных с техническими характеристиками конкретного образца, а также от авторитетности и ценовой политики производителя.
Теплообменник купить в Украине достаточно просто, тем более, что на отечественном рынке широко представлены модели агрегатов украинского производства, которые не уступают по своему качеству зарубежным аналогам.
Однако, важно уделять особое внимание выбору необходимого вам устройства.
Подбирая модель, нужно учитывать следующие параметры:
- Площадь теплообмена.
- Вместимость.
- Показатели скорости теплоносителя.
- Показатели максимального падения давления.
- Показатели максимального расхода и т.д.
Существенным преимуществом агрегатов украинского производства является их доступная стоимость при высоких показателях качества.
Чтобы гарантированно подобрать теплообменник блочного типа, который будет полностью соответствовать требованиям вашего оборудования, мы рекомендуем обратиться за помощью к квалифицированным специалистам, обладающим опытом работы в сфере монтажа отопительного оборудования.
Позвонив по одному из телефонов, которые указаны в разделе “Контакты” нашего сайта, вы сможете получить всю интересующую вас информацию и полезные рекомендации по выбору оборудования, представленного в электронном каталоге продукции ООО “Атом”. Кроме того, вы всегда можете задать интересующий вас вопрос в рубрике “Вопрос-Ответ” на нашем сайте.
